悬臂吊安装基础整体要求

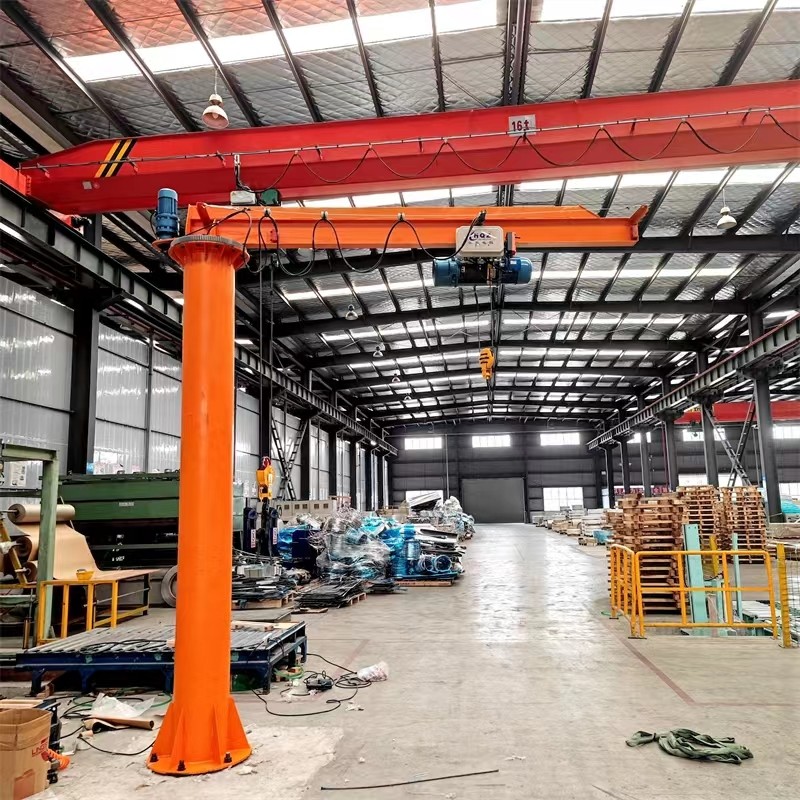

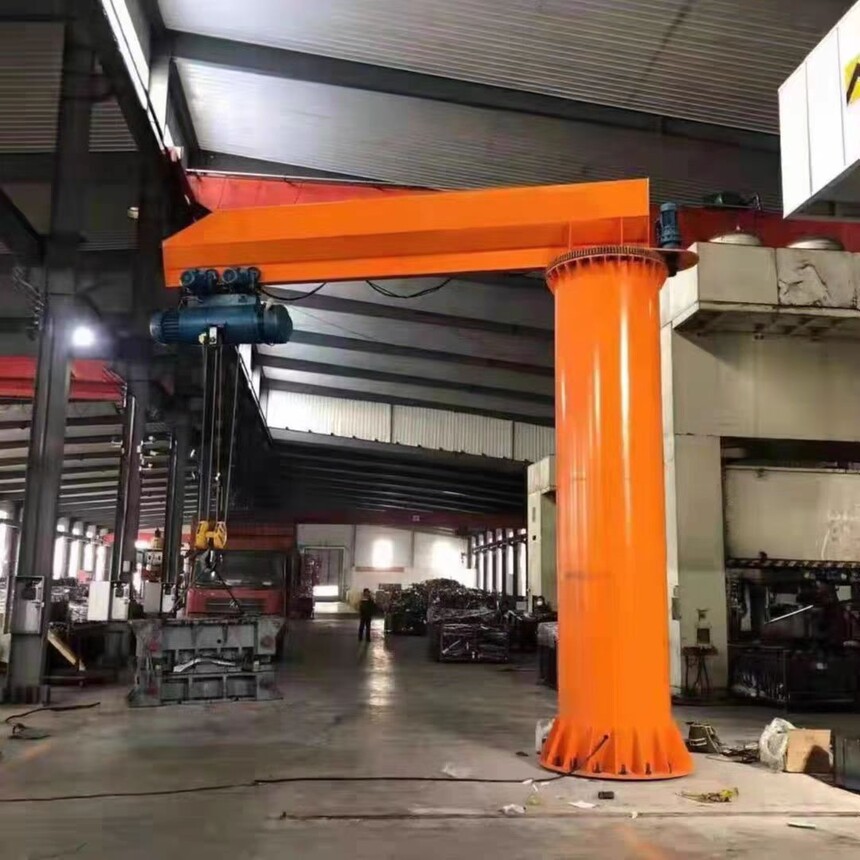

一定柱式悬臂吊地面混凝土基础

地基土层要求

安装点位地面土层须压实夯实，基底压实度不低于百分之九十五，土壤承压能力不低于零点零八兆帕。软土流沙地段需要增设钢板垫层或者桩基加固，防止后期基础沉降倾斜。基础周边做好排水，避免积水浸泡地基。

混凝土材质与规格

混凝土强度等级低选用 C30，常规工况.使用 C35。小型吨位基础边长不小于一米，埋设深度不小于六百毫米，吨位越大基础长宽与深度同步加大。基坑底部先浇筑一百至一百五十毫米厚 C15 混凝土垫层，整体浇筑过程连续施工，分层振捣杜绝蜂窝麻面，不预留施工缝。

地脚螺栓预埋标准

地脚螺栓采用高强度碳钢螺栓，规格匹配设备图纸常用 M20 至 M36。螺栓埋入基础内部长度不小于基础总厚度四分之三，露出地面高度预留一百毫米以上。螺栓组整体垂直度每米偏差不大于一毫米，螺栓间距误差不大于两毫米，顶面标高误差控制在三毫米以内。预埋完成后用钢筋骨架固定螺栓组，防止浇筑时位移偏移。

养护与安装时机

混凝土表层覆膜保湿养护常温下不少于七天，须等待混凝土强度达到设计值百分之八十以上才可进场吊装立柱，.达标需要二十八天养护周期。立柱.位紧固螺栓后，缝隙采用高强无收缩砂浆二次灌浆填实。立柱整体垂直度整体偏差不大于千分之一。

接地规范

基础内部预埋接地引线，整机接地电阻不大于十欧姆，户外使用同步增设避雷接地装置。

二壁挂式悬臂吊墙体基础

墙体主体硬性条件

只可固定于建筑原生钢筋混凝土承重墙体或者厂房钢结构承重立柱，严禁安装在空心砖墙轻质隔墙加气块墙体上。额定起重量五吨以内混凝土墙体强度不低于 C30，砖墙砌筑砖体标号不低于 MU15，砌筑砂浆标号 M10。五至十吨机型墙体混凝土等级提升至 C40，加装专用承重配筋梁。墙体厚度常规机型不小于两百毫米，大吨位机型加厚至三百至四百毫米。

固定结构安装要求

上下两组固定支座垂直间距不小于一点二米，单组支座固定螺栓数量不少于六颗，螺栓直径小二十毫米。.采用墙体前期预埋钢板焊接底座，现场加装选用达标化学锚栓，严格按照锚栓参数控制钻孔孔径孔深，钻孔后清理孔内粉尘杂物。螺栓紧固按照设备标注扭矩分批次交叉均匀锁紧。

承重核验标准

安装前由建筑设计单位核算墙体抗剪与局部抗压承载力，承载数值需大于设备额定载荷一点五倍。空载与满载回转无墙体开裂变形，加载一点二倍额定载荷静置一小时墙体无裂纹方可投入使用。悬臂作业半径内无管线灯具钢结构障碍物干涉回转动作。

三移动式悬臂吊基础条件

无需浇筑固定混凝土地基，放置地面须整体硬化平整无坑洼破损。设备.位后锁紧全部脚轮刹车，调节底座可调支脚垫平整机，底座上平面水平偏差控制在千分之一以内。地面需可承受设备自重加额定起吊总重量，松软地坪禁止使用。

四通用验收强制要求

所有款式悬臂吊安装结束后依次完成空载试验一点一倍额定载荷动载试验一点二五倍额定载荷静载试验，制动限位回转机构全部调试合格，方可正式投产使用。全部基础施工.参照设备原厂配套安装图纸执行。
